DSD6060-B屏蔽箱
DSD6060-B屏蔽箱
1、名稱規格：雙層屏蔽箱 DSD6060-B/600(W)*600(D)*500(H)
2、產品料號：60.00.102.0962
3、產品介紹：

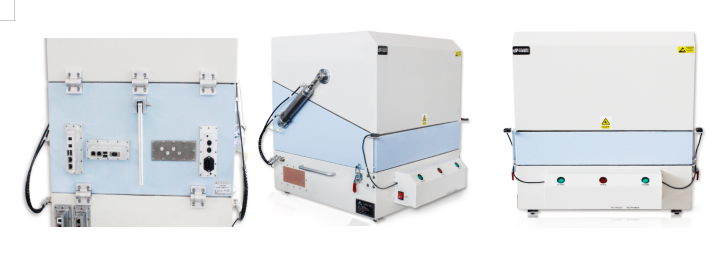

DSD6060是一款經濟型氣動雙層屏蔽箱，適用于搭建智能手機、WI-FI、藍牙、智能電網設備、汽車電子、無人機、智能家居等領域的模組、終端測試解決方案平臺。
該屏蔽箱采用優質大廠的板材激光數控裁剪、鈑金成型、電鍍、靜電噴涂烤漆、組裝調試、老化、測試檢驗等十幾道嚴格工藝制作而成，具有屏蔽效能高、結構可靠、性能穩定之優點。濾波器選取方面可根據客戶實際需求，配置相應的I/O數據接口、射頻接口，或定案開發非標通訊接口。
4、產品特點：
600*600*500超大的工作尺寸滿足市場上智能移動終端大部分測試要求。
采用新型吸波材料，將箱內折反射波信號降低最低，減少因環境引起誤測機率。
齊全的通信接口設計，讓您搭建測試平臺更得心應手、方便快捷。
可靠的安全保護措施，高靈敏度磁環感應器與光電感應器雙重保護。
支持RS232串口通訊指令控制、支持PLC在線編程控制
5、技術指標：
技術指標： | |
工作頻率Working frequency（GHz） | 0.8～6GHZ |
屏蔽效果Shielding effect | ≥80 dB@2.4GHz/5.8GHz |
接口類型Interface Type | VGA、DB9、DB25、USB2.0、USB3.0、SMA、RJ45、BNC、RCA、DC、AC、光纖、HDMI、AV3.5等接口客戶根據實際使用情況可選擇組合 |

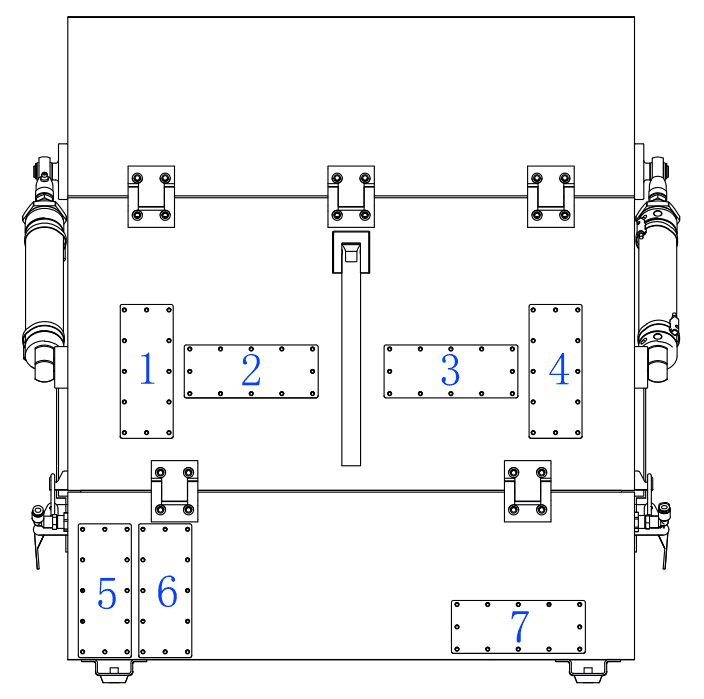

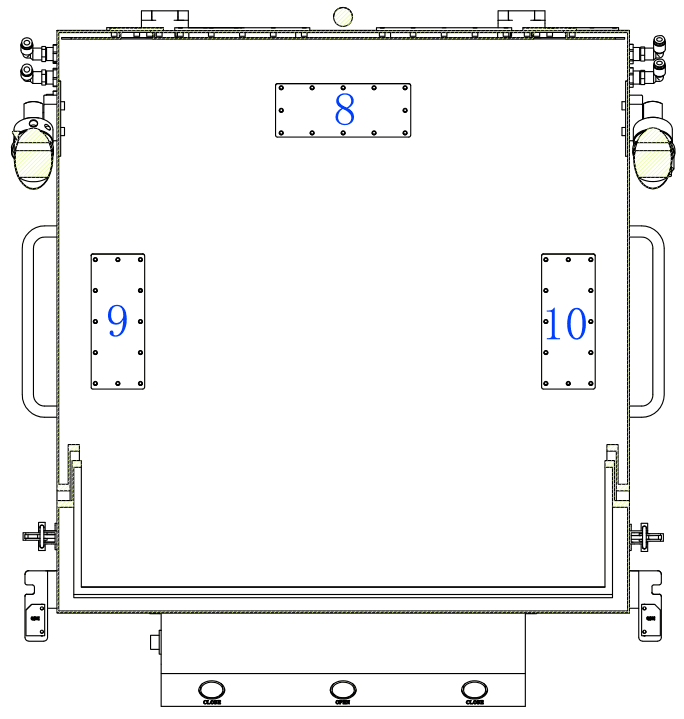

濾波器開口數量numbers of filters | 外部7 pcs；內部 3 pcs |
控制方式 | 輕觸開關控制 兼容RS232通訊指令 PLC在線編程控制（選件） |
安全保護措施 | 磁環、光感應器雙重保護，確保操作安全 |
工作溫度working temperature（°C） | 常溫工作 |

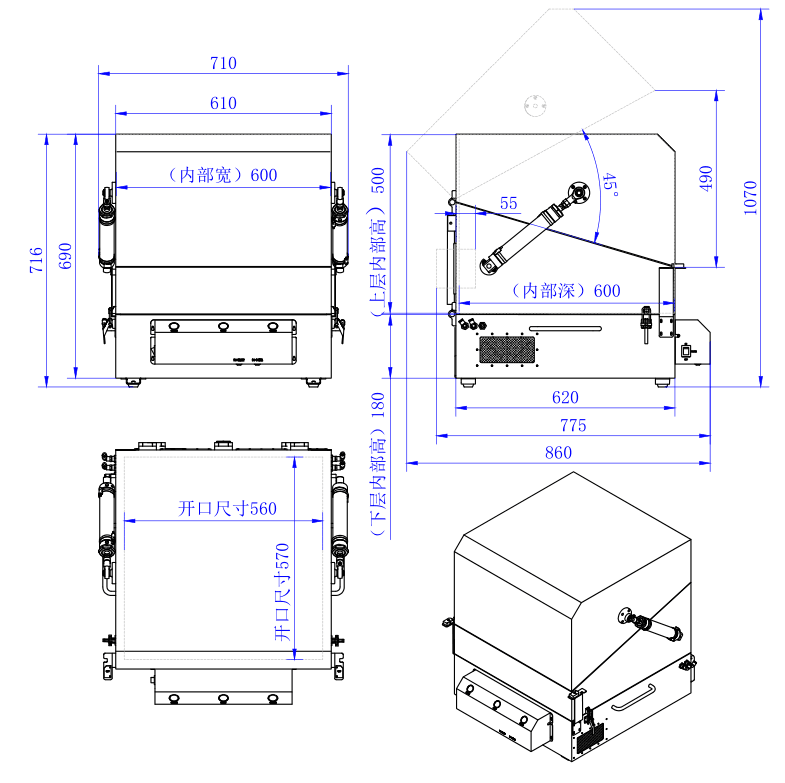

上層內尺寸Inside Dimensions（mm） | 600(W)*600(D)*500(H) |
下層尺寸 | 600(W)*600(D)*180(H) |
外觀尺寸Dimensions（mm） | 710(W)*775(D)*716(H) |
重量Weight（kg） | 約70 |
外觀顏色Appearance of color | 主體米黃色，下蓋淺藍色（可依客戶要求選用） |
濾波器可根據客戶需要組合、選用。
