SD4345-H自動屏蔽箱
SD4345-H自動屏蔽箱
1、名稱規格：SD4345-H，自動屏蔽/工作尺寸 433 (W)*440(D)*400(H)
2、產品料號：60.00.102.0195
3、產品介紹：
SD4345-H(高度 400)是一款經濟型氣動單層屏敲箱，適用于搭建智能手機、WI-FI、藍牙、智能電網設備、汽車電子、無人機、智能家居等領域的模組、終端測試解決方案平臺。
該屏敲箱采用優質大廠的板材激光數控裁剪、鈑金成型、電鍍、靜電噴涂烤漆、組裝調試、老化、測試檢驗等十幾道嚴格工藝制作而成，具有屏蔽效能高、結構可靠、性能穩定之優點。濾波器選取方面可根據客戶實際需求，配置相應的 I/0 數據接口、射頻接口，或定案開發非標通訊接口。
4、產品特點：
433*440*400超大的工作尺寸滿足市場上智能移動終端大部分測試要求。
采用新型吸波材料，將箱內折反射波信號降低最低，減少因環境引起誤測機率。
齊全的通信接口設計，讓您搭建測試平臺更得心應手、方便快捷。
可靠的安全保護措施，高靈敏度磁環感應器與光電感應器雙重保護。
支持RS232串口通訊指令控制、支持PLC在線編程控制。
5、技術指標：
技術指標： | |
工作頻率 Working frequency（GHz） | 0.8～6GHZ |
屏蔽效果 Shielding effect | ≥75 dB@2.4GHz/5.8GHz |
接口類型 Interface Type | VGA、DB9、DB25、USB2.0、USB3.0、SMA、RJ45、 BNC、RCA、DC、AC、光纖、HDMI、AV3.5 等接口客戶根據實際使用情況可選擇組合 |
濾波器開口數量 numbers of filters | 4pcs |
控制方式 | 輕觸開關控制 兼容 RS232 通訊指令 PLC在線編程控制(選件) |
安全保護措施 | 磁環、光感應器雙重保護，確保操作安全 |
工作溫度 working temperature（°C） | 常溫工作 |
工作尺寸 | 280(W)*330(D)*190(H) |
外觀尺寸 Dimensions（mm） | 340(W)*390(D)*300(H) |
重量 Weight（kg） | 約 20 |
外觀顏色 Appearance of color | 米黃色（可依客戶要求選用） |

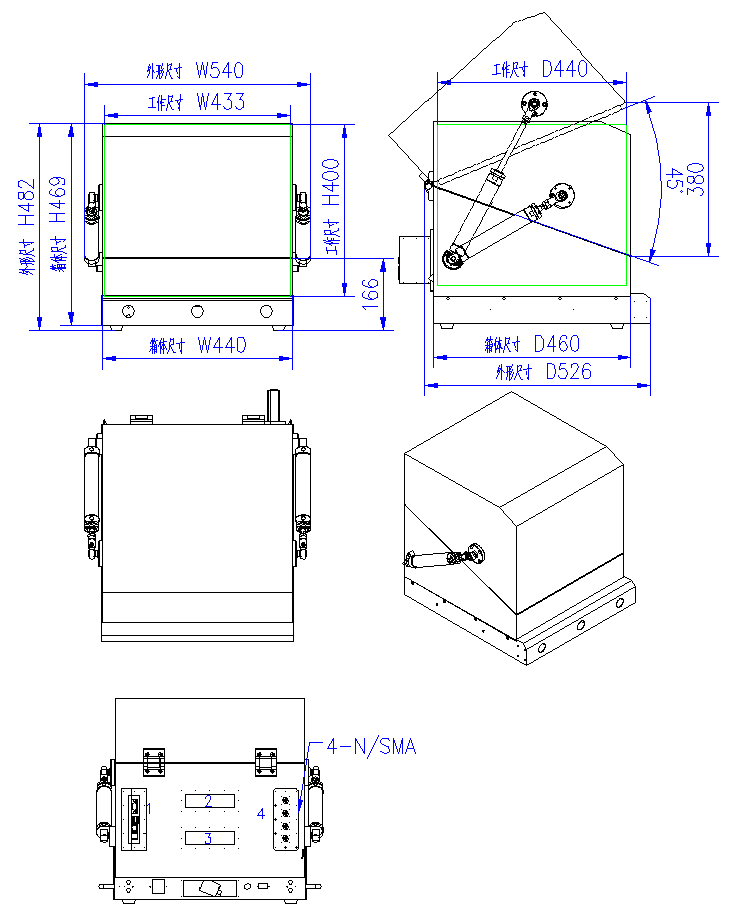

6、外觀結構圖：
