四星12頻測繪天線
四星12頻測繪天線
詳細信息
1、產品名稱(Product Name):測繪天線
2、產品型號(Product Model):GNSS-UN0412-001
3、產品代碼(Product Code):60.06.010.0026
4、技術指標(Technical Parameter):
| 參數(Parameter) | 最小值(Min.) | 典型值(TyP.) | 最大值(Max.) |
| 工作頻率 Frequency Range(GHz) | - | GPS L1/L2/L5 BDS B1/B2/B3 GLONASS L1/L2 GALILEO E1/E2/E5a/E5b | - |
| 增益 Gain (dB) | 38 | 40 | 42 |
| 增益平坦度 Gain Flatness | - | - | 1 |
| 極化方式 Polarization Mode | - | 右旋圓極化 | - |
| 軸比 Axial Ratio (dB) | - | - | 3 |
| 駐波比 VSWR | - | - | 2.0 |
| 水平覆蓋范圍 Horizontal Coverage(°) | 0 | - | 360 |
| 相位中心誤差 Phase Center Error(mm) | -2 | - | +2 |
| 輸入阻抗 Input Impedance(Ω) | - | 50 | - |
| 噪聲系數 Noise Factor(dB) | - | - | 2 |
| 接口類型 Connectors | - | TNC 陰頭 | - |
| 工作電壓 Working Voltage (V) | 3.3 | - | 12.0 |
| 工作電流 Working Current(mA) | - | - | 45 |
| 外形尺寸 Physical Dimension(mm) | - | ￠152*62.2 | - |
| 工作溫度 Operating Temperature(°C) | -45 | 室溫 | +70 |
| 存儲溫度 Storage Temperature(°C) | -55 | 室溫 | +85 |
| 工作濕度 Working Humidity(%) | 0 | - | 95 |
| 抗風能力 Rated Wind Velocity(m/s) | - | - | 60 |
| 安裝方式 Mounting Type | - | 螺釘固定 | - |

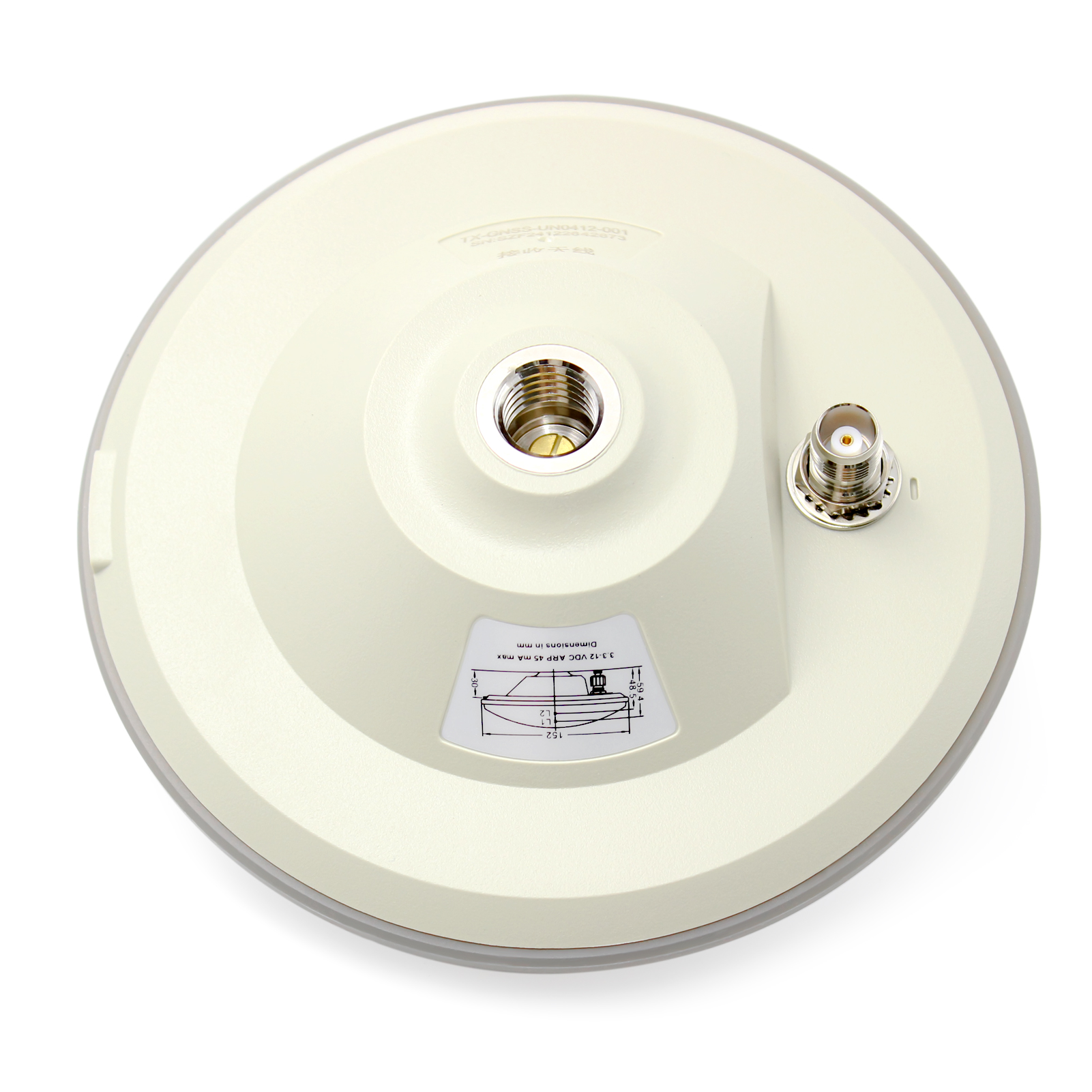

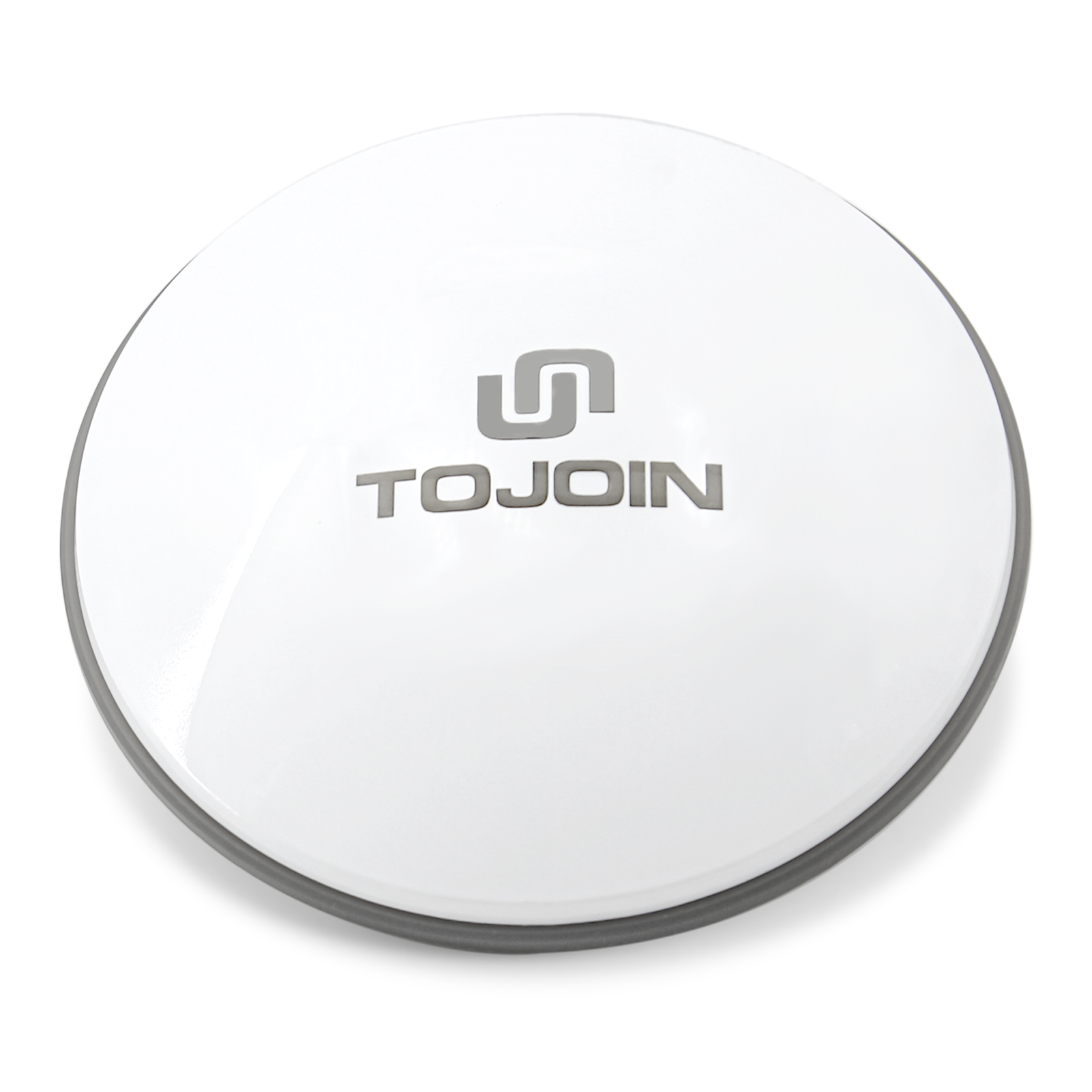

5、產品外觀圖
