DSD4345-G雙層屏蔽箱
DSD4345-G雙層屏蔽箱
詳細信息
1、名稱規格: 雙層屏蔽箱 DSD4345-G/434(W)*447(D)*311(H)
2、產品料號: 60.00.102.0955
3、產品介紹:
DSD4345-G是一款經濟型氣動雙層屏蔽箱，適用于搭建智能手機、WI-FI、藍牙、智能電網設備、汽車電子、無人機、智能家居等領域的模組,終端測試解決方案平臺。
該屏蔽箱采用優質大廠的板材激光數控裁剪、鈑金成型、電鍍、靜電噴涂烤漆、組裝調試、老化、測試檢驗等十幾道嚴格工藝制作而成，具有屏蔽效能高、結構可靠、性能穩定之優點。濾波器選取方面可根據客戶實際需求，配置相應的I/0數據接口、SMA/N型接口，或定案開發非標通訊接口。
4、技術指標：
| 技術指標: | |
| 工作頻率Working frequency(GHz) | 0.8~8GHZ |
| 屏蔽效果 Shielding effect | ≥75 dB @2.4GHz/5.8GHz ≥70 dB @7.5GHz |
| 接口類型 Interface Type | VGA、DB9、DB25、USB2.0、USB3.0、SMA、RJ45.BNC、RCA、DC、AC、光纖、HDMI、AV3.5接口客戶根據實際使用情況可選擇組合 |
| 濾波器開口數量 numbers of filters | 外部7pcs，內部 3pcs |
| 控制方式 | 輕觸開關控制 兼容RS232通訊指令 PLC在線編程控制(選件) |
| 安全保護措施 | 磁環感應器保護，確保操作安全 |
| 工作溫度working temperature(°C) | 常溫工作 |
| 內尺寸Inside Dimensions (mm) | 434(W)*447(D)*311(H) |
| 外觀尺寸 Dimensions(mm) | 525 (W) *615(D) *526(H) |
| 重量 Weight(kg) | 約 50 |
| 外觀顏色 Appearance of color | 米黃色(可依客戶要求選用) |

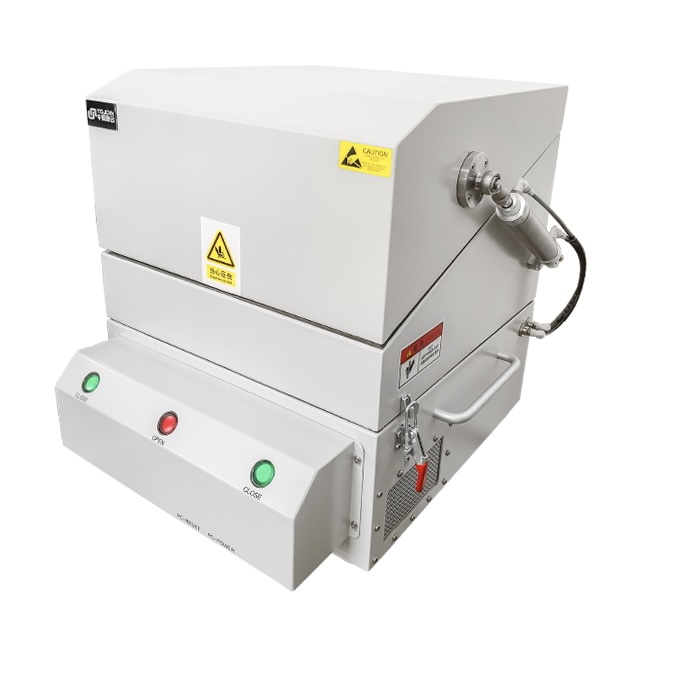

5、產品外觀
