ATT 40G系列衰減器
ATT 40G系列衰減器
詳細信息
1、產品型號(Product Model):3、6、10、20、30dB/2W/DC-40GHz/2.92-JK
2、產品名稱(Product Name):固定衰減器
3、技術指標(Technical Parameter):
| 工作頻率 (Frequency Range)(GHz) | DC-40 |
| 駐波比(VSWR) | ≤1. 25 |
| 阻抗lmpedance(Q) | 50 |
| 接口類型 Connectors | 2.92-JK(公-母) |
| 額定功率 Power Capacity(W) | 2W@25°C |
| 工作溫度 0perating Temperature(°C) | -55 ~+125 °C |
| 外殼 Enclosure | 不銹鋼鈍化 Stainless Steel Passivation |
| 內導體 Pin | 陽:黃銅鍍金 1.27 μm Male: Gold-plated brass 50 micro-inches 陰:鈹青銅鍍金 1.27 μm Female: Beryllium Bronze Gold 50 micro inches |
| 絕緣子Insulators | PE I |
| 重量 Weight(g) | 5 |
4、衰減精度 Attenuation Accruacy(dB)
| 料號 | 規格型號 | 衰減精度(dB) |
| 60.06.040.0269 | 3dB/2W/DC-40G/2.92-JK |
-0.7/+0.8 |
| 60.06.040.0270 | 6dB/2W/DC-40G/2.92-JK | |
| 60.06.040.0271 | 10dB/2W/DC-40G/2.92-JK | |
| 60.06.040.0272 | 20dB/2W/DC-40G/2.92-JK | -0.8/+1.0 |
| 60.06.040.0273 | 30dB/2W/DC-40G/2.92-JK | 0.8/+1.0 |

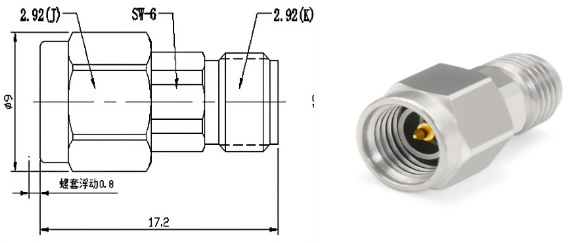

5、外觀結構圖
