GNSS-8000B系列信號轉發器
GNSS-8000B系列信號轉發器
產品介紹
GNSS信號轉發器主機通過接收天線，鎖定天空衛星下行信號。將衛星信號從室外引到室內或其他收不到衛星信號的地方 ，可用于大型基站實驗室、地下停車場、隧道、高鐵公交車站等需要對GNSS信號進行測試或使用的場景，如使用衛星信號為設備及基站進行定位和授時，在室內即可完成應在室外完成的各項工作。
GNSS-8000B系列產品技術指標
型號 | GNSS-8000B-003 | GNSS-8000B-007 | GNSS-8000B-008 |
料號 | 60.01.001.0025 | 60.01.001.0034 | 60.01.001.0043 |
頻率范圍 | GPS: L1、GLONASS: L1、BD2: B1 | GPS: L1 / L2、GLONASS: L1/ L2、BD2: B1 / B2 / B3 | GPS: L1 / L2、GLONASS: L1/ L2、BD2: B1 / B2 / B3 |
增益 | 40dB±2dB | 40dB±2dB | 60dB±3dB |
放大器1dB壓縮點（dBm） | -30 | -30 | -50 |
噪聲系數（dB） | ≤2.0(typ.) | ≤2.0(typ.) | ≤2.0(typ.) |
信號輸出 | 12組 | 12組 | 4組 |
阻抗（Ω） | 50 | 50 | 50 |
駐波比 | 2.0：1（MAX） | 2.0：1（MAX） | 2.0：1（MAX） |
接口類型 | N | N | N型 |
供電（V） | 110-250V AC | 110-250V AC | 110-250V AC |
外型尺寸（mm） | 標準2U機箱（360*480*104) | 標準2U機箱（360*480*104) | 標準2U機箱（360*480*104) |
工作溫度（°C） | -30～+85 | -30～+85 | -30～+85 |
重量（kg） | 5.2±0.3 | 5.2±0.3 | 5.2±0.3 |
信號強度顯示 | 有（定位后顯示信號強度最大值） | 有（定位后顯示信號強度最大值） | 有（定位后顯示信號強度最大值） |
經緯度顯示 | 有（精確到度） | 有（精確到度） | 有（精確到度） |
時間顯示 | 有（顯示衛星時間年月日時分秒，BD/GPS交遞顯示） | 有（顯示衛星時間年月日時分秒，BD/GPS交遞顯示） | 有（顯示衛星時間年月日 時分秒，BD/GPS交遞顯示） |
定位信號指示燈 | 有（綠燈在定位成功后閃爍） | 有（綠燈在定位成功后閃爍） | 有（綠燈在定位成功后閃爍） |
主要配件
室外GNSS接收天線 | 天線增益38±2dBi |
低損耗射頻電纜 | 根據客戶需要定制 |
避雷器，負載，功分器等 | 滿足GNSS工作頻率 |
GNSS信號發射天線 | 圓極化平板天線 |

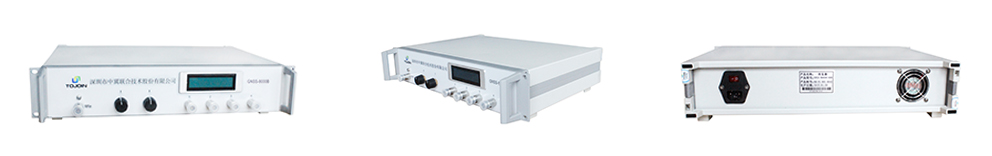

產品外觀
GNSS-8000B-008
