一、立交橋下智能公交站系統架構

     本系統適合以下高架橋下的GPS信號覆蓋，滿足智能公交GPS信號需求。

     高架橋分布如圖1所示，分別為：湘府路大橋東西，南大橋東西，11路尾站橋下，137路蓮湖橋下，2路北辰三角洲尾站，26路金環立交橋下。6個高架橋下的站點需要覆蓋，以下系統需要6套，清單數量乘以6即可。所有高架橋全部按照大橋寬30M，高10M預算。立交橋上整體的天線分布圖如圖2所示。

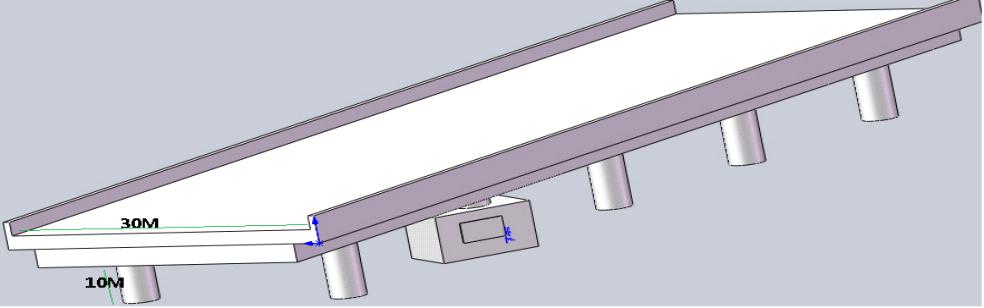

圖1：立交橋三維圖

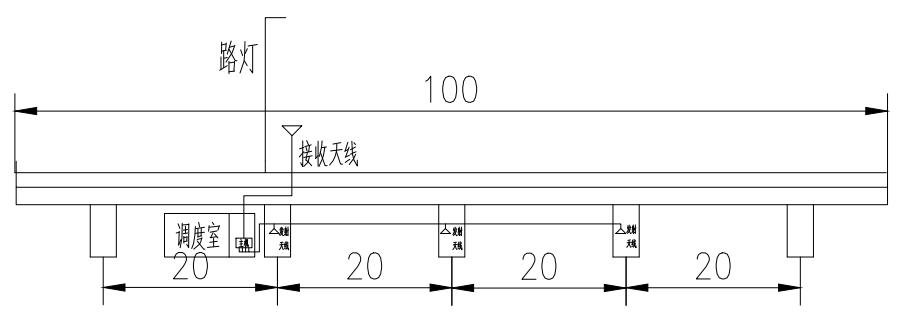

圖2：天線布局二維圖

      整體的系統為：高架橋下采用4個發射天線實現100M長的高架橋下衛星信號覆蓋。主機放到調度室，然后輸出4路連接4個發射天線并將發射天線安裝到支柱上，如圖3所示。

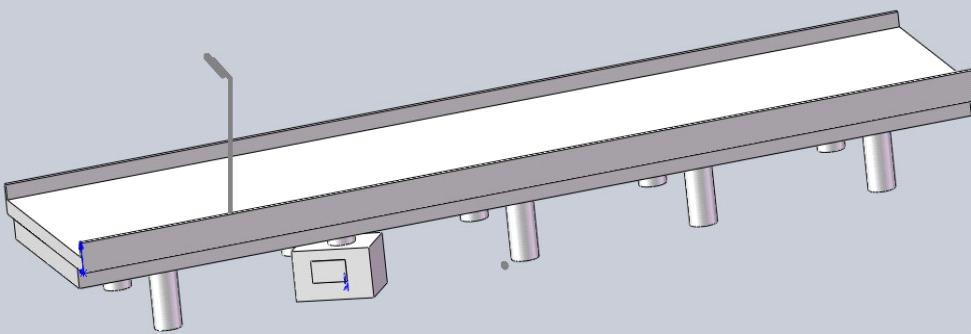

圖3：高架橋上信號覆蓋系統連接圖

二、信號布點圖與需求：

表1：信號分布圖與需求

 注：單個高架橋下的配置

三、相關產品

GNSS-UN0307-001

SMA-JJ

GNSS-8000
