一、設備簡介

       信號轉發器能通過接收天線、鎖定天空衛星信號。將衛星從室外引到室內，或其他收不到衛星信號的地方，能在室內用普通的衛星接受機收到衛星信號，在室內即可完成應在室外完成的各項工作，為GPS接收機提供可調整的測試信號。

二、產品應用

◆ GPS接收機產品的測試

   GPS產品生產線，GPS手機生產線，GPS實驗室，科研院校等需要對GPS產品進行測試、產品性能驗證等應用環境；

◆ GPS信號室內覆蓋

 需要實現GPS信號的室內覆蓋的各種場所：航空制造、航空維修、實驗室、大廈停車場、GPS賣場、室內演示廳等。

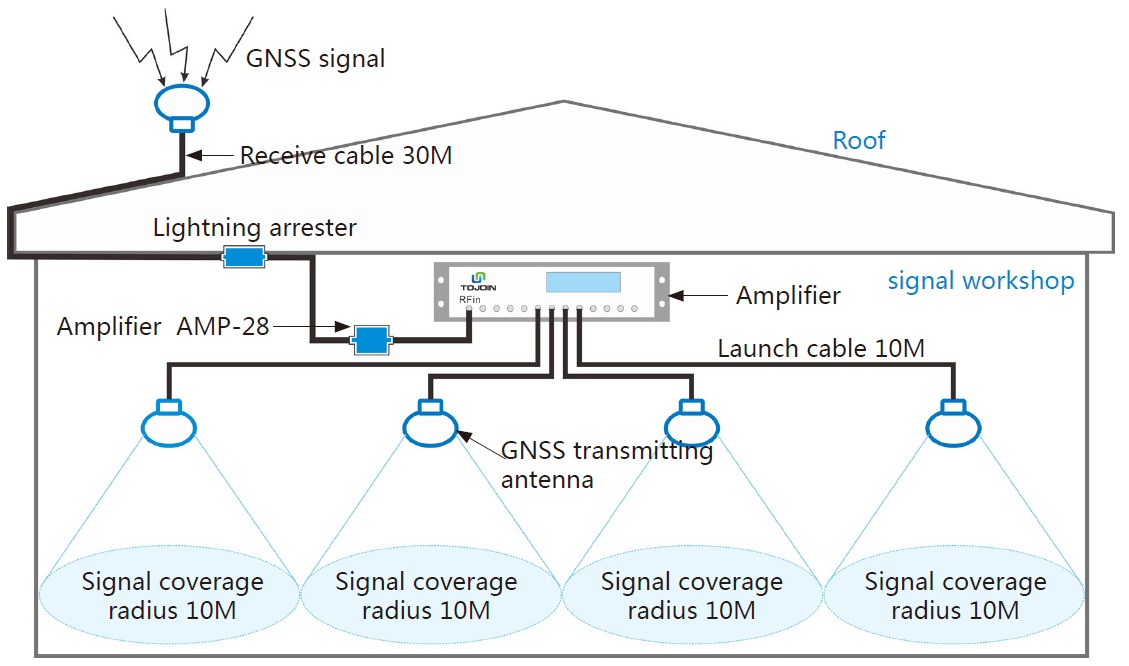

室內覆蓋拓撲結構

三、說明

1、  接收天線通過安裝夾具安裝在樓頂；

2、  電纜組件RG8沿樓層外墻體固定，一段接室外接收天線，另一端通過合適位置進入室內，接避雷器，特殊環境下，可選擇用PE或PVC塑膠管保護此電纜組件；

3、  避雷器固定在室內墻壁上，轉發器放置在室內方便操作的地方；

4、  電纜組件3DFB一段接轉發器，另一端接發射天線，通常從室內天花板走線；

5、  發射天線通過安裝支架固定于天花板或者橫梁上。

客戶可根據實際情況，合理調整各部件位置。使得您日后的調整、剛換、檢修最為方便快捷。

四、具體實例

停車場GPS信號覆蓋方案

立交橋下GPS信號覆蓋方案
